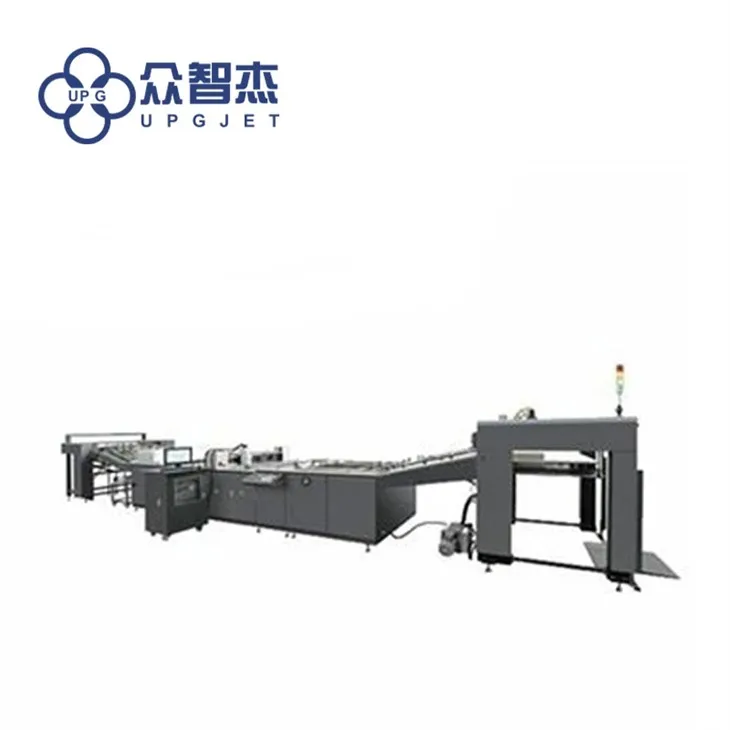

Machine d'impression à jet d'encre numérique à grande vitesse LQ-MD-LUV

2

Nettoyant en poudre

Rouleau brosse à double tunnel avec pression thermique pour enlever la poudre

(facultatif)

3

Pièce de correction

Correction de la tige à double vis, avec des costumes de rail en ligne droite pour le papier fin et épais

4

Transport

Transport en fonte (aspiration réglable)

5

Pièce de séchage UV LED :

Faible consommation d'énergie à basse température, refroidissement par cercle d'eau sans système d'épuisement, convient au papier fin, au film fin et au papier épais

6

Système d'impression

 Tête d'impression 650 ou tête d'impression MEMS

7

Pièce d'inspection

 Tête d'inspection MS-3

Pré pile de papier

Pré pile de papier avec tige à vis pour le positionnement, opération facile

Alimentation

Avec quatre succions et quatre transmissions (vitesse maximale d'environ 10000 sph)

Table haute avec max. hauteur environ 3000 pièces, hauteur de pile de papier 1200mm pour améliorer l'efficacité;

Avec pression négative et roue de pression pour une alimentation stable ;

Nettoyant en poudre

Brosse à double tunnel avec aspiration sous vide, suppression de la pression thermique, réduction des bourrages papier pour améliorer l'efficacité du travail.

Correction du registre latéral

Structure de position de registre côté bille allongée, précision de positionnement ±0.2 .

Transport

Transport stable en fonte, bande d'aspiration pour un transport stable, positionnement de la fibre optique à l'avant et à l'arrière pour une impression précise.

Max. taille du papier : 1040 × 1040 mm, taille minimale du papier : 420 × 307 mm

Grammage du papier∶105g/㎡-450g/㎡

Vitesse de transport : max. vitesse 100m/min

Transport sous vide

Avec bande à vide complète pour un transport stable.

Durcissement LUV

Le refroidissement par eau LED UV est une étanchéité complète sans système d'épuisement. Le client peut choisir le numéro de lampe UV LED pendant le travail en fonction de la quantité d'impression, une puissance de lampe est de 0.75kw ; Contrôle PLC pour économiser de l'énergie.

Ramassage des déchets

Volet pneumatique pour le ramassage des déchets, coopéré avec le système d'inspection pour ramasser les déchets et réduire les déchets.

Partie livraison

Convoyage à table haute pour une livraison stable. Jogging pneumatique automatique du papier pour éviter le désordre du papier.

Système électrique

Avec inverseur SCHNEIDER pour le réglage de la vitesse ;

Avec SCHNEIDER PLC et écran tactile pour contrôler la partie principale ;

Les pièces électriques principales utilisent une marque célèbre avec certificat CE;

Le moteur de transport est de Siemens ;

Chaque partie peut régler la vitesse en fonction de différents besoins ;

Unité d'impression

Type de tête d'impression

Tête d'impression USA SPECTRA série Q, pour atteindre une production constante 7 × 24

Précision d'impression

（PPP）

500 DPI

Verticale et

relation de vitesse

PPP verticale

Max. vitesse

Vitesse de travail

306 dpi (commun)

100 m/min

85m/min

408 ppp

75 m/min

65 m/min

510 ppp

60 m/min

50 m/min

612 ppp

50 m/min

45m/min

Largeur d'impression

13-22mm réglable

Durée de vie de la tête d'impression

Chaque unité d'impression peut imprimer environ 2 milliards de pièces standard 10mil code128C, deux équipes de production, six jours de travail une semaine, une durée de vie de trois ans pour la tête d'impression.

Tête d'impression max. fréquence d'impression

33KHz

Taille de l'encre

30pl

Précision d'impression

Horizontal 500 DPI, vertical 180-720 réglable en continu

Vitesse de travail régulière

75m/min

Entretien

Costumes pour la fonction de nettoyage automatique, refroidissement automatique

Type de tête d'impression

MEMS KONICA

Max. largeur d'impression

43mm

Horizontal

600 ppp

Vertical

300-600ppp réglable

Max. vitesse

200 m/min

Vitesse régulière

60-120m/min (dépend du DPI, du transport, des produits, du séchage UV)

Type d'impression

Chiffre, lettre, code à barres régulier, code QR et chiffre D-Matrix, pdf417

Logiciel d'impression

Logiciel professionnel pour l'impression de données variables

Force d'adhérence de l'encre UV

Test par ruban adhésif 3M pour la plupart des produits d'impression

Application d'encre UV

Convient à de nombreux matériaux, carton, papier couché, PE/PET/OPP/ABS/PVC

Max. vitesse de numérisation

100 m/min

Contenu de l'inspection

Convient pour le code répété, le mauvais code, le code vierge, le multi-code et le contrôle de la plaque de ramassage des déchets.

Largeur du code

Convient pour une inspection de code différente de 21 mm à 60 mm

Plage de codes

Code128/128A/128B/128C, Code39, Code93, etc.
